隨著iphone 15推出 由3奈米制程制作的A17芯片也宣告半導體高階制程已進入到新的階段，然而超高精度也代表超低的容錯率，
一般環境中，些微的震動仍會嚴重影響制成的良率，因此高科技產業如TFT、半導體廠房，為了方便制程工作的關系，皆將精密設備安裝在基座上面，透過被動或是主動方式降低環境振動，
什么是微振動?
微振動的定義泛指頻率在2~100 Hz，振幅在50 μm/s以下之振動量。無論是廠區內部樓板的強度、設備本身的運轉、或廠房其他設備的影響、廠房內的噪音等，都會成為振動的來源(Source)。而廠區外的影響則包括外部交通工具、附近 廠房的施工、地震等，也都是微振動的來源。

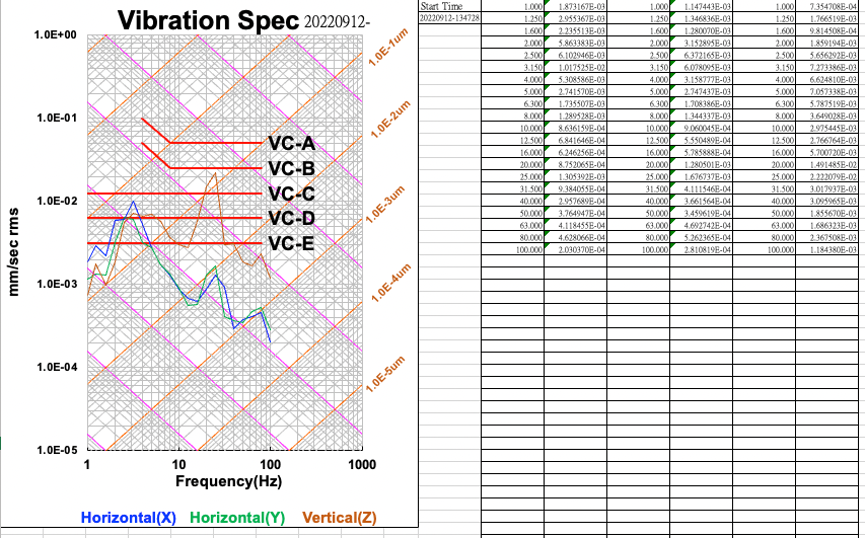

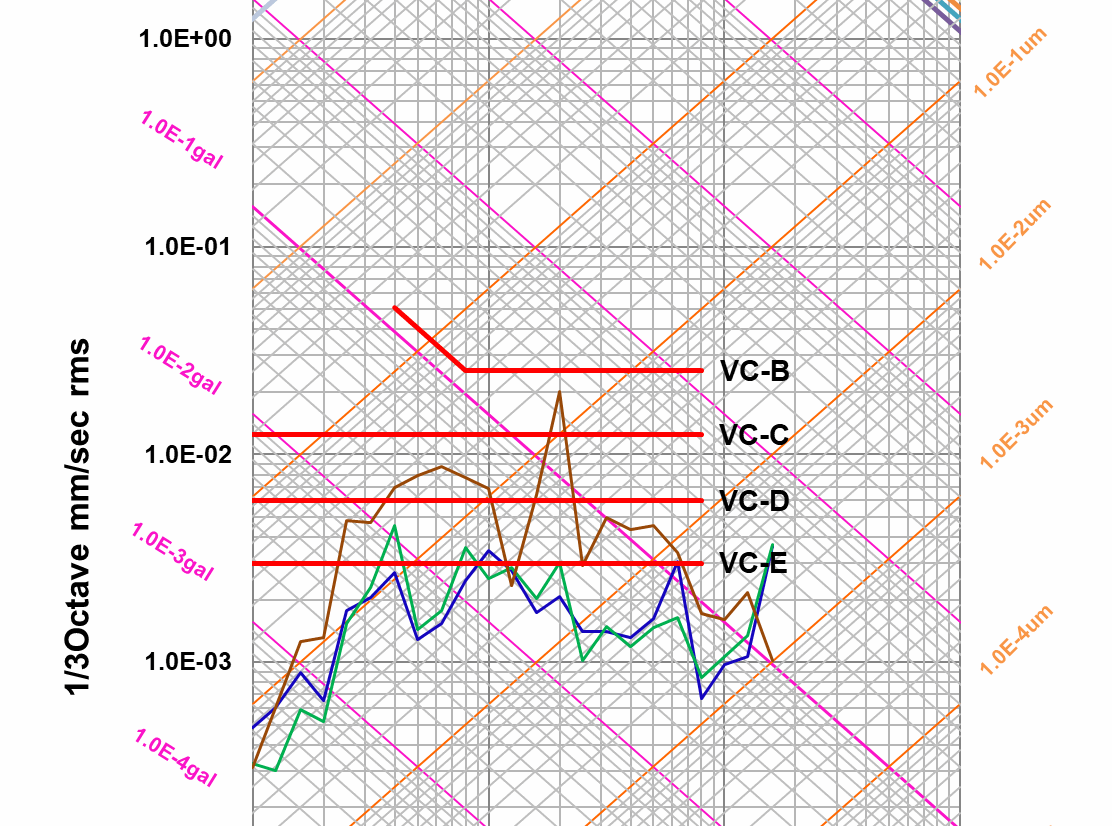

微振標準曲線Vibration Criterion（VC-Curve）
|
微振標準曲線是由Eric Ungar和Colin Gordon于1980年發展而成。 最初是為了半導體，醫療和生物制藥行業的振動敏感設備的通用振動標準而開發的，但目前已在多種技術應用中得到應用。 該曲線采用一組三分之一的八度音階(1/3 Octave)速度譜的形式，以及國際標準組織（ISO）關于振動對建筑物中人的影響。 |
 |
更多的精密設備如原子力顯微鏡、電子顯微鏡、高倍率顯微鏡、半導體的曝光機、光學元件模塊鏡面加工等等再啟用前皆會進行微振動規格的檢核，確認是否符合規定。
我們可以利用微振去做的事情：
|
一、微振量測： 1. 素地量測 2. 成廠廠房樓板量測 3. 機臺進場前后基座微振量測 |
 |
素地量測
在選址完后，立即前往做素地微振量測，用意在于收環境背景振動源及素地微振等級； 收集到振動背景值后，可根據相關數據進行廠房建模； 建好模型后，可依之前所量測之振動源進行模擬，以利先前分析建筑結構等相關抗振基本能力及建議；可依業主需求進行24小時量測及定點定時量測；
成廠封頂后廠房樓板量測
土建完成封頂后，需對廠房樓板進行量測，以清楚知道廠房本身樓板的微振等級狀況是否符合相關要求；
量測點位及數量會依客戶的設備放置圖進行設計并量測。
此時因無運轉設備機臺運作，因此可以量測出廠房正確的微振等級及數據，再進行分析。
機臺設備MOVE IN后廠房樓板量測
土建完成封頂后，需對廠房樓板進行量測，以清楚知道廠房本身樓板的微振等級狀況是否符合相關要求；
量測點位及數量會依客戶的設備放置圖進行設計并量測。
此時因無運轉設備機臺運作，因此可以量測出廠房正確的微振等級及數據，再進行分析。

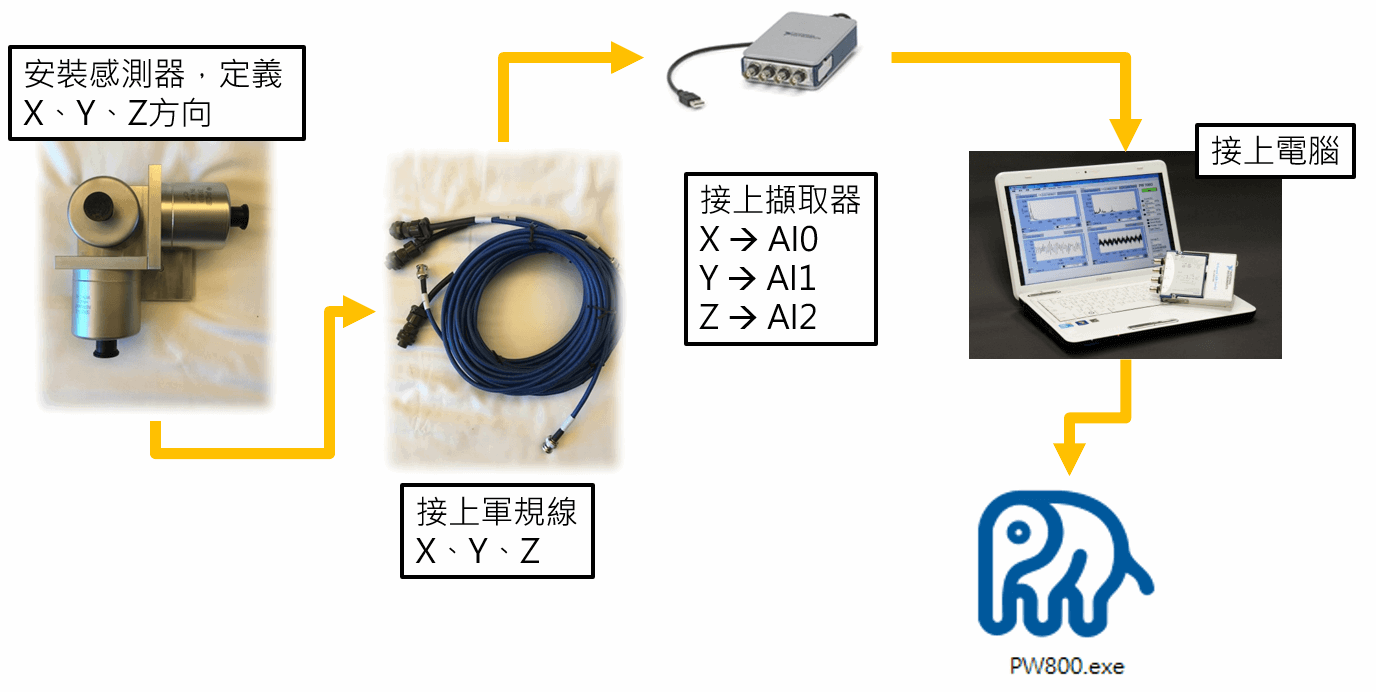

我們使用的設備
由于微振量測必須量測極微小振動，對于傳感器分辨率，以及儀器設備的噪聲比有著很高的要求。

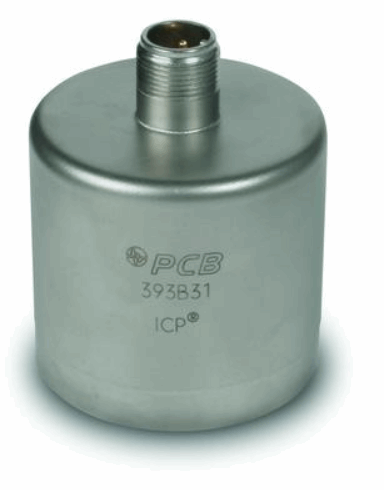

因此我們選擇PCB 393B31，超高感度加速規，分辨率達到0.000001g，可以量測到VC curve 中VC-D的等級，超低頻的頻率響應，0.1 to 200 Hz(±5%)，也非常適合微振量測的頻寬標準（2~100 Hz），此外ICP形式加速規的設計也有攜帶方便，安裝容易的優勢。
 |
*Sensitivity: (±5%) 10.0 V/g (1.02 V/(m/s2)) *Broadband Resolution: 0.000001 g rms (0.000009 m/s2 rms) *Measurement Range: 0.5 g pk (4.9 m/s2 pk) *Frequency Range: (±5%) 0.1 to 200 Hz *Electrical Connector: 2-Pin MIL-C-5015 *Weight: 22.4 oz (635 g) |

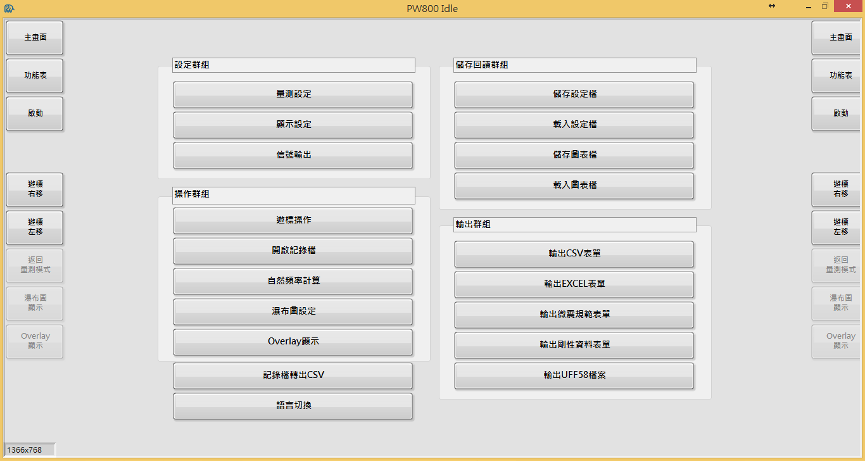

儀器部分PW800是目前臺灣市占率最高的微振測量儀，有著市面上最高規格24bit分辨率以及102 dB dynamic range，即使在高取樣率下仍有極低的噪聲比50 μVrms，并提供微振量測所需的1/3 Octave只需要簡單的設定即可完成微振、剛性量測、并且可以自動畫出VC-Curve報告，因此可在現場直接了解該點位的振動狀況，也可快速提供測量報告。
